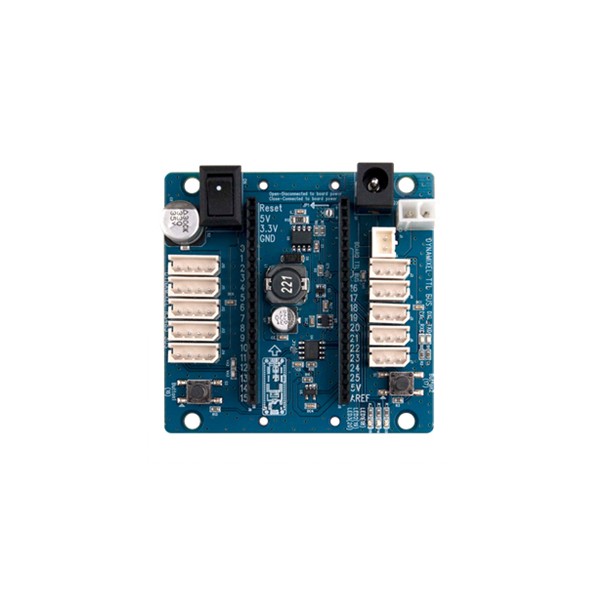

OpenCM 485 EXP Agrandir

OpenCM 485 EXP

La carte OpenCM 485 EXP est une extension permettant au contrôleur de OpenCM9.04 de commander les servomoteurs Dynamixel qui utilise la communication RS-485.

Elle permet de connecter directement les batteries LiPo et Li-ion et comporte un connecteur pour l'alimentation SMPS2Dynamixel

Elle autorise une large plage de tension d'entrée pour connecter tout type de servomoteur Dynamixel : de 5 à 30V

Plus de détails

902-0084-050

Disponibilité : Contactez-nous pour connaître les délais

45,60 €

6 autres produits dans la même catégorie :

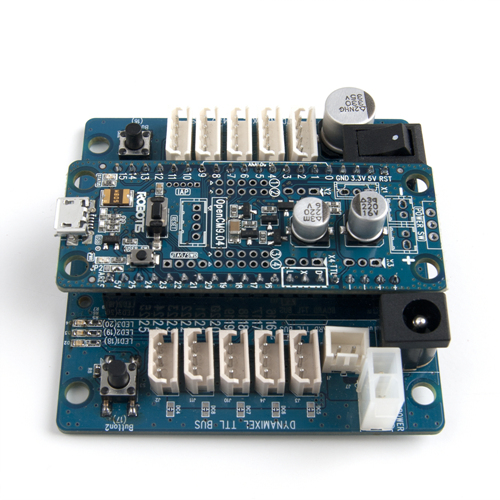

Les controlleurs OpenCM 9.04 type A, B ou C se positionnent directement sur cette carte aditionnelle.

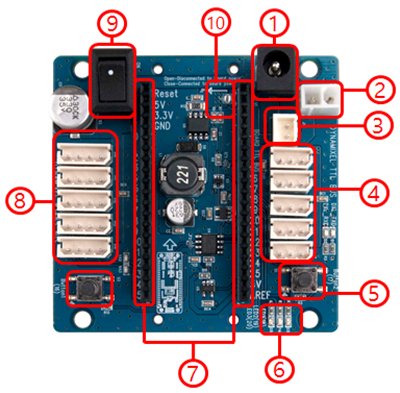

 1. - Connecteur pour l'alimentation SMPS.

 2. - Connecteur d'alimentation pour les servomoteurs Dynamixel Pro (24V).

 3. - Connecteur pour batterie 11.1V Li-Po (LBS-10).

 4. - 5 connecteur pour servomoteur Dynamixel TTL 3 -Pin Bus.

 5. - 2 bouttons utilisables par programmation.

 6. - 3 LED controlées par programmation.

 7. - Connecteur pour OpenCM9.04 type A, B ou C (pas de 2.54mm).

 8. - 5 connecteur pour servomoteur Dynamixel RS485 4-Pin Bus.

 9. - Interrupteur d'alimentation.

10 - Jumper JP1 : permet de sélectionner le mode d'alimentation de la carte contrôlleur.
