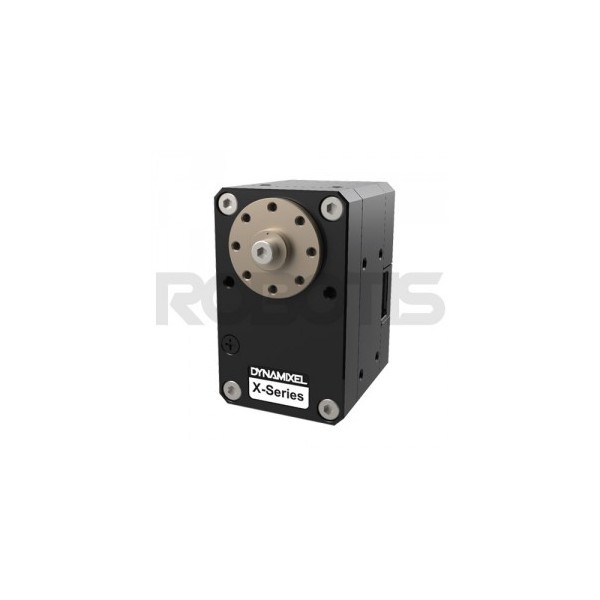

Le servomoteur XH430-W210-T est le dernier actionneur né de chez robotis. Il propose des avantages non négligeables avec un asservissement de couple, vitesse, position et même PWM !
Les modèles XH utilisent des moteurs reconnus de marque MAXON.
La DYNAMIXEL X-Series est une nouvelle gamme d'actionneurs en réseau haute performance
■ Définition des modèles :
■ Caractéristiques de Bases
• couple amélioré, conception compacte
• Durabilité et extensibilité améliorées
• Emplacement creux réduisant les contraintes du câble (3 possibiltés de câblage)
• Cadres directement vissés sur le boîtier (pas d'écrous nécessaires)
• Dissipateur de chaleur en aluminium amélioré
• 6 modes de fonctionnement
• Contrôle du couple en fonction du courant (4096 pas, 2.69mA / pas)
• Contrôle de profil pour la planification de mouvement lisse
• Données de trajectoire et état de déplacement (en position, suite à une erreur, etc.)
• Moins énergivore (Courant de veille réduit de 100mA à 40mA)

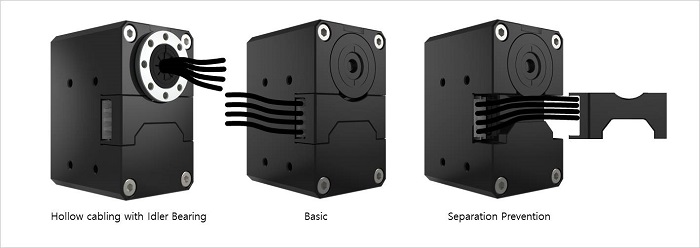

■ Possibilités de montage du câble :
■ mots-clés :
■ Contenu du colis :
|
Description |
Quantité |
|
|
DYNAMIXEL |
XH430-W210-T |
1 |
|
Palonnier |
HN12-N101 |
1 |
|
Rondelle |
Rondelle en Teflon (pour assemblage du palonnier) |
1 |
|
Câble |
Robot Cable-X3P 180mm |
1 |
|
Robot Cable-X3P (Convertible) 180mm |
1 |
|
|
Boulon/Ecrou |
Boulon (WB M2.5*4) - nécessite clé 6 pans taille 2 |
16 |
|
Boulon (WB M2.5*6) - nécessite clé 6 pans taille 2 |
1 |
|
|
Boulon (WB M2*3) - nécessite clé 6 pans taille 1.5 |
10 |
|
|
ETC |
Spacer ring (entretoise) |
8 |
■ Caractéristiques:
|
Numéro de modèle |
XH430-W210-T |
||
|
Poids (g) |
82 |
||
|
Dimensions (mm) |
28.5 x 46.5 x 34 |
||
|
rapport de réduction |
212.6 : 1 |
||
|
Tension de fonctionnement (V) |
11.1 |
12 |
14.8 |
|
Couple de décrochage (N.m) |
2.2 |
2.5 |
3.1 |
|
Courant de décrochage (A) |
1.2 |
1.3 |
1.5 |
|
Vitesse à vide (RPM) |
46 |
50 | 62 |
|
Microprocesseur |
ST CORTEX-M3 ( STM32F103C8 @ 72MHZ,32BIT) |
||
|
Capteur de position |
Codeur absolu sans contact (12BIT,360°) by AMS |
||
|
Moteur |
Maxon Motor |
||
|
Résolution |
0.088° x 4,096 steps |
||
|
Gamme d'opération |
Mode de contrôle par courant: Rotation infinie |
||
|
Tension d'alimentation (V) |
10~14.8 ( recommandée : 12V) | ||
|
Temperature de fonctionnement (°C) |
-5 ~ 80 |
||
|
Signal de Commande |
Digital Packet |
||
|
Type de Protocole |
Half duplex - Asynchronous Serial Communication (8bit, No Parity, 1 Stop) |
||
|
Bus de communication |
TTL Level Multi Drop Bus | ||
|
plage d'identifiant |
253 (0~252) |
||
|
Vitesse du bus |
9600 bps ~ 4.5 Mbps |
||
|
Données accessibles |
Position, Vitesse, Courant, Realtime tick, Trajectoire, Temperature, Tension d'entrée, etc. |
||
|
Matériaux |
Caisson : métallique (avant, milieu) Plastique Technique (arrière) Engrenage : intégralement métallique |
||
|
Courant de Veille (mA) |
40 |
||
■ Paramètres par Défauts
Identifiant : 1
vitesse de communication : 57600bps
* Après achat faire les modifications d'ID, vitesses de communication, etc.
** Interface PC : USB2Dynamixel ou son successeur l'U2D2 (ref : 902-0132-000) pour changer cette vitesse et ID facilement.
■ Hyperliens
Charte de compatibilité du cadre, des roulements, du pallonier : Cliquer ici
Charte de compatibilité du Contrôleur : Cliquer ici
Plans mécaniques, SDK, logiciels : cliquer ici
E-Manual : Cliquer ici
■ Avertissement
La serie DYNAMIXEL X adopte un nouveau connecteur JST plaqué or pour des communications fiable et sécurisées.
Pour contrôler la série de servo moteur DYNAMIXEL X via OpenCM ou USB2Dynamixel, utilisez le câble convertible JST-Molex fourni dans le kit.
Pour plus d'informations référez vous à la page compatibilité.
